Ploché solárne kolektory sú bežným typom solárnych kolektorov. Hlavnými komponentmi plochého panelu sú tmavý plochý absorbér s izolačným krytom, teplonosná kvapalina obsahujúca nemrznúcu zmes, ktorá prenáša teplo z absorbéra do nádrže na vodu, a izolovaný podklad. Plochý charakter solárnych panelov zväčšuje povrchovú plochu absorbujúcu teplo. Teplonosná kvapalina cirkuluje cez medené alebo silikónové rúrky v doskách.
Ich nižšia hmotnosť menej zaťažuje strechu.
Pracujú efektívnejšie v zamračených a veterných podmienkach vďaka vákuovej izolácii medzi sklenenou vrstvou a vysoko izolovanými rozvodmi.
Vákuová izolácia tiež znamená, že sú odolnejšie voči mrazu a môžu byť pasívne chránené pri teplotách až do -5 stupňov Technické parametre
|
Rozmer solárneho kolektora L*W*T |
2000 mm * 1000 mm * 80 mm 2000 mm * 1250 mm * 80 mm 2000 mm * 1500 mm * 80 mm Dá sa prispôsobiť |
|
Medené stúpacie rúrky Špec. & Množstvo (mm) |
Ф8/10 * δ0,6 * 1886 , 8 ks medi |
|
Medené hlavové rúrky Špec. & Množstvo (mm) |
Ф22 * δ0.6 * 1118, 2ks medi |
|
Materiál poťahu |
Tvrdené sklo s nízkou štruktúrou železa |
|
Hrúbka krytu |
3,5 mm |
|
Krycia prevodovka |
>91.7% |
|
Hrubá plocha |
2.00㎡ |
|
Oblasť clony |
1.85㎡ |
|
Povlak absorbujúci spektrum |
titán |
|
Technológia |
Pokročilý proces ultrazvukového zvárania |
|
Nasiakavosť |
93%±2% |
|
Izolačný materiál |
30 mm sklenené vlákno |
|
Rám |
δ1,5 mm, zliatina hliníka |
|
Farba rámu |
kúsoček alebo čierny |
|
Zadná doska |
Pozinkovaná oceľ 0 hrúbka 3 mm |
|
Tesniace tesnenie |
EPDM |
|
Maximálny výkon G=1000W/㎡ na kolektor |
1,05 kW |
Aplikácie

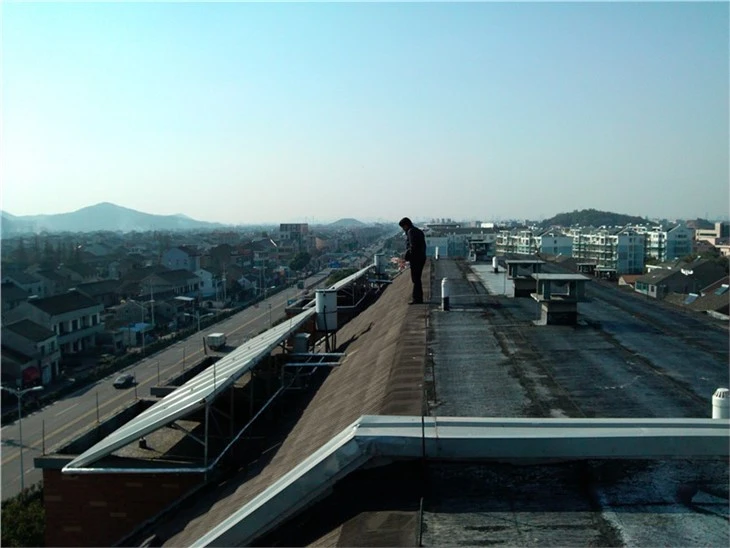

Teplá úžitková voda na sprchovanie, umývanie. Solárna termálna, Projekt: ako škola, nemocnica, hotel.
